KITARAKAAPPI 2x12"

Perkeleellistä möykkää vuodelta 2011


Olen pitkään suunnitellut putkivahvistimen rakentamista, mutta rakennussarjojen korkea hinnan vuoksi on idea jäänyt vielä kasvamaan. Sen sijaan päätin hioa taitojani kitaratarvikkeiden kanssa rakentamalla sähkökitaran kaiutinkaapin. Kyseessä oli jälleen aivan uusi maailma, johon tutustuminen alkoi kymmenien aihetta käsittelevien nettisivujen ja UralTonen tuoteiden selaamisella. Tässä vaiheessa eräs tuttu kommentoi projektiani yläastetason sähellykseksi.

Elektroniikka muodostuu kahdesta 12"-kaiutinelementistä, jotka on kytketty sekä sarjaan että yksittäin. Minun tarvitsi lähinnä valita mieleiseni kaiuttimet UralTonen suuresta valikoimasta, josta päädyin Eminencen 'Black Powder' -elementteihin. Kaiuttimien pitäisi riittävän vahvaan vahvistimeen kytkettynä kestää noin 150 watin enimmäistehon eli omiin tarpeisiini nähden aivan perkeleellisesti. Hankittavia rakennusosia oli toki paljon enemmänkin, mutta loppu koski lähinnä rakenteellista toimintaa ja estetiikkaa. Vanerilevyissä onnistuin säästämään aika hyvin, sillä sahaamolta sai siistejä jätepaloja melkein uloskantohintaan.


KITARAKAAPPI 2x12" - OSALTAULUKKO
OSA HINTAVARAUS HANKINTAPAIKKA
Koivuvaneri 15mm 10€ Puukeskus
Koivuvaneri 18mm 10€ Puukeskus
Koivulistat 0€
Kantokahvat 10€ UralTone
Eminence Black Powder x 2 130€ UralTone
Kaiutinverkot 10€ UralTone
Ulostulojakit3€ UralTone
Jakkilevy 3€ UralTone
Tukitassut 3€ UralTone
Kulmaraudat 6€ UralTone
Eristevaahtomuovi 15€ Biltema
Keinonahka 60€ Verhoiluliike
Kontaktiliima 20€ Rautakauppa
Yht. ~280€


Rakenteeltaan kaappi on umpinainen ja ilmatiivis, jonka takia sisäpuolisella ilmatilavuudella on oleellista vaikutusta ääneen. Kaapin mitoittamiseen on olemassa ilmaisia suunnitteluohjelmia, mutta koska minulla ei ollut riittävää ymmärrystä aiheesta, kopion mitat eräästä Marshallin kaapista. Dimensioiksi tuli 540x780x380 (k x l x s), joiden myötä sisäiseksi tilavuudeksi tuli noin 115 litraa. Painoa valmiilla kaapilla oli noin 30 kiloa.


KITARAKAAPPI

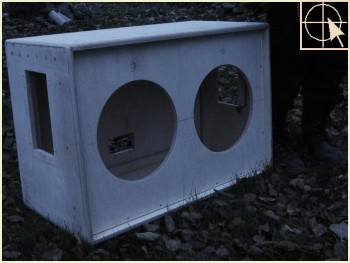

KUVA 1: Kitarakaapin runko


Koivuvanerinen ulkokehä on koottu uraliitoksilla ja vahvistettu ruuveilla. Kehä on jäykistetty kiinteällä etupaneelilla, jonka aukot on leikattu täydellisen pyöreiksi jyrsimellä. Paneelia on kallistettu hieman, jotta ääni leviäisi tasaisemmin ympäristöön. Kaikki särmät on pyöristetty laakeroidulla jyrsimellä, joka teki erittäin hyvää jälkeä ja nopeasti. Kulman pyöristys on huomioitava siten, että kulmaraudat sopivat hyvin paikoilleen.

Alunperin molempien kaiuttimien päälle piti kiinnittää punaiset merkkivalot, joiden tarkoitus oli osoittaa kulkeeko elementin läpi virta. Ymmärrykseni sähkölaitteiden suhteen on kuitenkin hyvin vähäistä, jonka takia minulla ei ollut sittemmin käsitystä sopivien merkkivalojen valitsemisesta.


KITARAKAAPPI

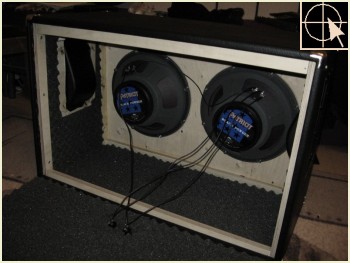

KUVA 2: Elementit ja äänieristys
KITARAKAAPPI

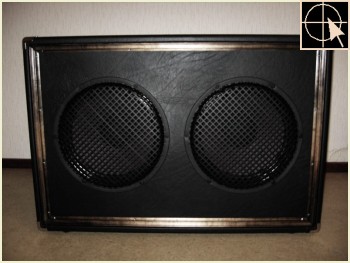

KUVA 3: Kaappi edestä


Runko on eristetty Bilteman munakennovaahtomuovilla kaapin resonoinnin vähentämiseksi. Tavoitteena on näin korostaa kaiuttimien omaa sointia. Takalevyyn on asennettu kaksi jakkia, joista toinen on kytketty vain yhteen elementtiin (vastus 8Ω), toisessa elementit on kytketty sarjaan (vastus 16Ω). Periaatteessa takapaneeli tulisi tiivistää esimerkiksi ikkunatiivisteillä, mutta itse en ole paneelin taakse käännetyn keinonahkan lisänä käyttänyt erillistä tiivistettä.

Erityisenä huomiona tuli todettua, että rungon ruuvit on sijoitettava siten, että ne eivät häiritse kulmarautojen kiinnittämistä. Toisin sanoen kaapin kulmiin ei kannata ruuvata mitään ylimääräistä.


KITARAKAAPPI

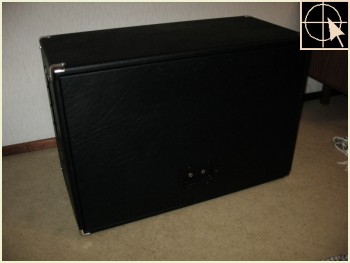

KUVA 4: Takapaneeli kiinnitettynä
KITARAKAAPPI

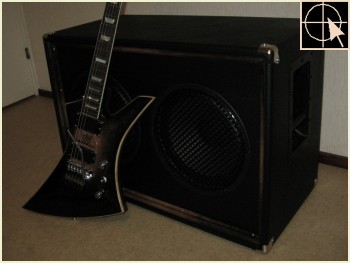

KUVA 5: Vain putkivahvistin puuttuu


Ennen verhoilumateriaalin hankkimista kannattaa miettiä, minkälaisilla paloilla runko kannattaa päällystää. Erityiset verhoilumateriaalit ovat yleensä kalliita, eivätkä esimerkiksi Bilteman tai Eurokankaan tuotteet vastaa laadultaan ammattilaiselta hankittua keinonahkaa. Verhoiluliikkeessä kannattaa tinkiä nahkan hinnasta, mikäli myyjä tarjoaa rullasta epämääräisen muotoistä palaa siistin suorakulmion muotoisen kappaleen sijaan. Vaikka rullasta ensimmäisenä tuleva pala olisikin sinulle juuri sopiva, ei sitä kannata kertoa myyjälle, vaan lupautuu vastentahtoisesti ottamaan sen, mikäli hinnasta sovitaan.

Keinonahkan liimauksen haastavuudella pelotellaan paljon rakentajia, mutta ei se nyt niin erikoista puuhaa ole. Nahkakappaleet asetellaan ennen liimauksen aloittamista tarkasti paikoilleen ja mieluusti jopa kiinnitetään alustavasti esimerkiksi kaksipuolisella teipillä. Liimaus tapahtuu levittämällä kontaktiliimaa joko telalla tai suihkeella molemmille pinnoille, jonka jälkeen nahka on kerralla asetettava paikoilleen. Koko pintaa ei kannata yrittää liimata kerralla. Liimattu pinta telataan esimerkiksi kumisella kaulimella tai pullolla tiiviisti alustaansa. Kontaktiliima jämähtää hyvin nopeasti, joten työtä pääsee jatkamaan samantien. Kulmiin ja taitoksiin kuluu eniten aikaa, sillä näkyviin jäävien limitysten on oltava tarkkoja ja huomaamattomia. Verhoilun saumat voi myös peittää listoilla, kuten kuvasta 3. näkyy.

Valmiista kitarakaapista tuli erittäin onnistunut, vaikkakin en omistakaan tarpeeksi voimakasta vahvistinta sitä varten. Kustannukset pyörivät siinä 300 euron hujakoilla, eli rahan kannalta on se ja sama ostaako vai tekeekö kaiuttimensa itse.
